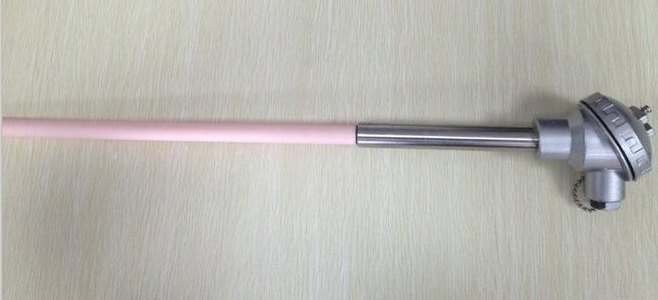

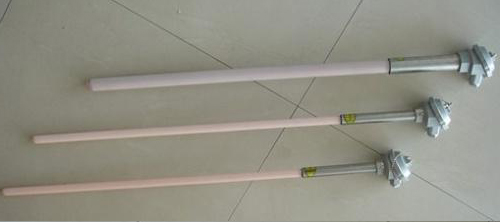

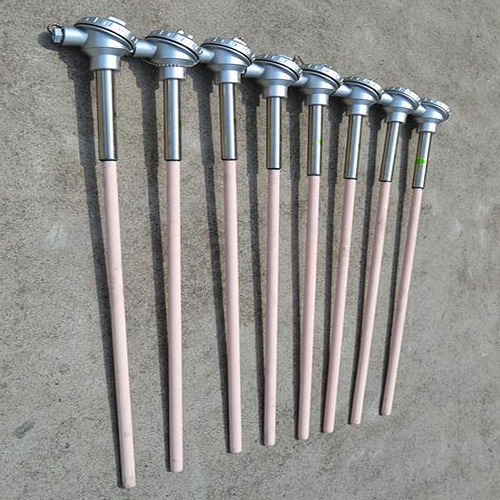

鉑銠熱電偶
也有一些人喜歡將鉑銠熱電偶稱之為高溫貴金屬熱電偶，由熱電極、絕緣套保護管和接線盒等部分組成，SC-WRP鉑銠熱電偶一般還與顯示單元（顯示儀）、調節器、溫度變送器配套使用，組成過程控制系統協同控制或測量目標介質（氣體、液體、固體表面）的溫度，SC-WRP鉑銠熱電偶具有測量精度高（< ± 0.5% t ）、測量范圍廣（高溫1800攝氏度）、構造簡單、使用方便等特點，加之鉑銠的熱電性能穩定性高、抗氧化性強，已被廣泛應用與高溫介質的溫度測量。
SC-WRP鉑銠熱電偶是一種傳統的測溫元件，能夠在具有氧化性、惰性環境中連續使用，且連續長期使用溫度值能夠耐到1600攝氏度、高溫1800攝氏度。京儀作為鉑銠熱電偶行業的優質生產制造廠家，資質全經驗豐富且研發能力強，可以為您提供滿意的鉑銠熱電偶成套解決方案。
SC-WRP型鉑銠熱電偶的主要參數
公稱壓力：常壓
偶絲直徑：Φ0.5，允許偏差-0.015mm
防護等級：IP65級別
精度等級：高、極高
電氣出口：M20x1.5, NPT1/2
規格尺寸：500， 750， 1000， 1200（mm）等
常溫絕緣電阻：5 兆歐 （20℃ 時）
該型號熱電偶采用的鉑銠有單鉑銠（鉑銠10-鉑銠）和雙鉑銠（鉑銠30-鉑銠6） 之分，其正極的名義化學成分為鉑銠合金，其中含銠為30%，含鉑為70%，負極為鉑銠合金，含銠為量6%，故俗稱雙鉑銠熱電偶。兩種熱電偶有不同的測量溫度及允差，見下表。
|
熱電偶類別
|
代號
|
分度號
|
最高溫度
|
測量溫度
|
允許偏差△t℃
|
|
鉑銠30-鉑銠6
|
WRR
|
B
|
0~1800
|
0-1600
|
±1.5℃或±0.25%t
|
|
鉑銠10-鉑
|
WRP
|
S
|
0~1600
|
0-1300
|
±1.5℃或±0.25%t
|
SC-WRP鉑銠熱電偶的優點
鉑銠熱電偶具有精度高、穩定性好、測溫范圍寬、使用壽命長、測溫上限高等優點。 適用于氧化和惰性氣氛，也可在真空中短期使用，但不適用于還原氣氛或含有金屬或非金屬蒸氣氣氛。 B 型熱電偶的一個明顯優點是不需要補償導線，因為在0~50℃范圍內熱電勢小于3μV。
SC-WRP鉑銠熱電偶的缺點
鉑銠熱電偶的缺點是熱電勢小，熱電勢率小，靈敏度讀數低，高溫下機械強度降低，污染嚴重，貴金屬材料昂貴，所以初期的一次性投資相對較大。
鉑銠熱電偶的工作原理
鉑銠熱電偶由兩根不同成分的導體組成，當兩根導體的結點溫度不同時，回路中會產生熱電流。 如果熱電偶的工作端與參考端之間存在溫差，則顯示儀表將顯示與熱電偶產生的熱電勢相對應的溫度值。

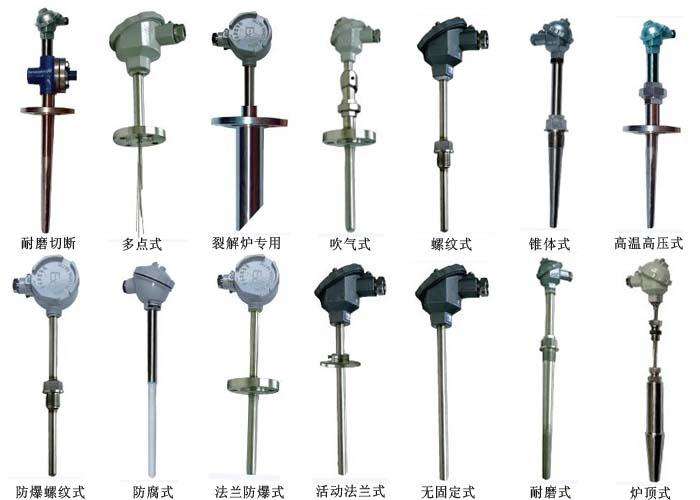

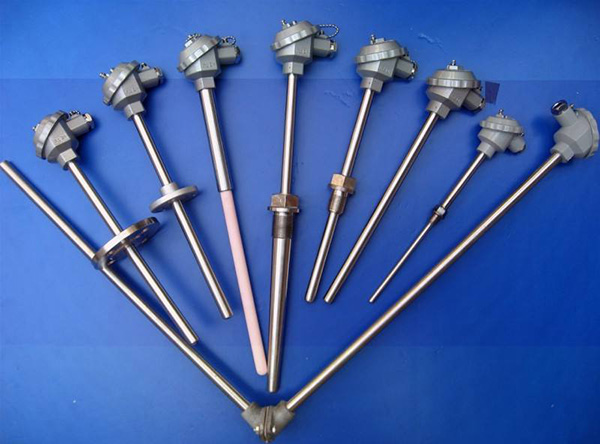

鉑銠熱電偶型號及規格
|
型 號
|
分 度 號
|
測溫范圍℃
|
保 護 管 材 料
|
熱響應時間
|
規 格
|
|
|
d
|
L x l
|
|||||
|
WRP-130
WRP2-130
|
S
|
0-1300
|
高鋁質
|
< 150S
|
Φ16
|
300x150
350x200
400x250
450x300
550x400
650x500
900x750
1150x1000
1650x1500
2150x2000
|
|
WRP-131
WRP2-131
|
< 360S
|
Φ25
|
||||
|
WRQ-130
WRQ2-130
|
R
|
0-1300
|
< 150S
|
Φ16
|
||
|
WRQ-131
WRQ2-131
|
< 360S
|
Φ25
|
||||
|
WRR-130
WRR2-130
|
B
|
0-1600
|
剛玉管
|
< 150S
|
Φ16
|
|
|
WRR-131
WRR2-131
|
< 360S
|
Φ25
|
||||
SC-WRP鉑銠熱電偶安裝注意事項
1：在使用熱電偶補償線時一定要注意型式匹配，極性不能錯誤，補償線與熱電偶連接端口溫度不能超過100 °c
2：用具有較大時間常數的熱電偶測量或控制溫度時，雖然儀器顯示的溫度波動很小，但實際爐子的溫度波動很大。 為了精確測量溫度，應選擇時間常數小的熱電偶。
3：根據儀器接線圖正確連接和通電后，儀器首先顯示儀器熱電偶的刻度數，然后顯示儀器的測量范圍，再測量儀器下排數字管顯示器的設定溫度，儀器上的數字管顯示器測量溫度。
4：熱電偶不能安裝在要測量的介質流量很小的區域。 用熱電偶測量管內氣體溫度時，熱電偶必須安裝在與流速相反的方向，并與氣體完全接觸。
5：為了使熱電偶測量端與熱電阻測量端與被測介質之間充分交換熱量，應合理選擇測量點的位置，盡量避免在閥門中
6：根據中間導體的規律，在熱電偶測溫的實際應用中，通常是焊接熱端，打開冷端。 冷端與導線和顯示儀表連接，形成測溫系統
